一、综述

GPS卫星时钟系统是专为大型电站、电厂设计的多种输出接口的冗余接收系统， GPS卫星时钟系统采用2台GPS主时钟（其中1台是备份时钟），当主时钟输出信号错误时，系统自动切换到另一台，并发出告警信号。GPS卫星时钟系统可靠性高，时间精度高，适用于各种现场设备比较繁杂，气候环境比较恶劣，对时间要求非常精确的电厂、变电站、调度所等。主机具有天线接口和外部时钟的IRIG-B输入接口，可以接收GPS卫星时间，也可以接收外部IRIG-B（DC）时间码（RS-422）,作为主时钟的外部时间基准。当主机同时正常接收GPS卫星定时信号和IRIG-B(DC)时间码时，主机把GPS卫星定时信号作为主时钟的外部时间基准IRIG-B（DC）时码（RS-422）作为后备；当主机不能接收GPS卫星定时信号时，则主机切换到以IRIG-B(DC)时码作为主时钟的外部时间基准。同时，主机内部具有高达7*10-8精度的自保持时钟，当无GPS接收并且外部时钟源消失的状况下，能够保持每分钟不超过4.2uS的精度走时。

GPS时钟系统能为电厂DCS系统、故障录波系统、微机保护、线路?；?、各种PLC及MIS网等系统统一时间基准，便于事故分析和统一时间基准下的数据分析。

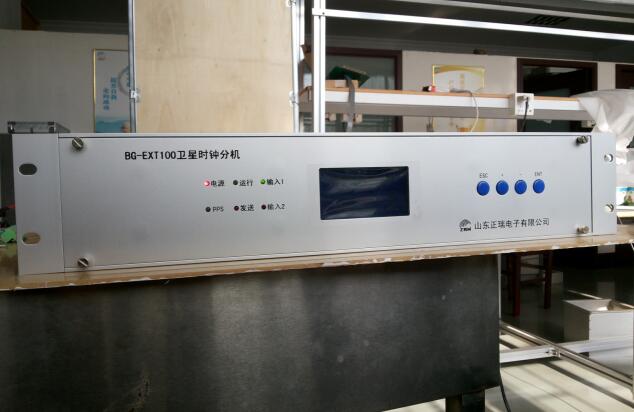

二、产品简介及图片

三、产品详细介绍

GPS时钟扩展箱分为脉冲及报文GPS时钟扩展箱和B码及报文GPS时钟扩展箱两种，输出各种对时信号，给相应设备对时。由此，构成一套GPS冗余热备份对时系统，给各种设备对时，从而形成一个对时网络，统一时钟，为生产管理提供准确的时间基准，提高管理水平。

GPS卫星时钟主机能够输出各种对时信号，给相应设备对时。当主机输出的时间同步信号的数量不足时，扩展箱能够扩展所需的时间信号，满足不同使用场合的需要。

扩展箱具有冗余切换功能。扩展箱的时间信号输入为两路IRIG-B(DC)时码（RS422）。当扩展箱只接一路IRIG-B(DC)时码（RS422）输入时，该路输入可以是：IRIG-B(DC)输入1，也可以是：IRIG-B（DC）输入2。当同时接入两路IRIG-B（DC）时码（RS-422）输入时，以IRIG-B（DC）输入1作为该扩展箱的外部时间基准；IRIG-B（DC）输入2作为后备，能够实现双输入冗余热备份。

扩展箱分为脉冲及报文扩展箱和B码及报文扩展箱两种，输出各种对时信号，给相应设备对时。

由此，构成一套GPS冗余热备份对时系统，给各种设备对时，从而形成一个对时网络，统一时钟，为生产管理提供准确的时间基准，提高管理水平。

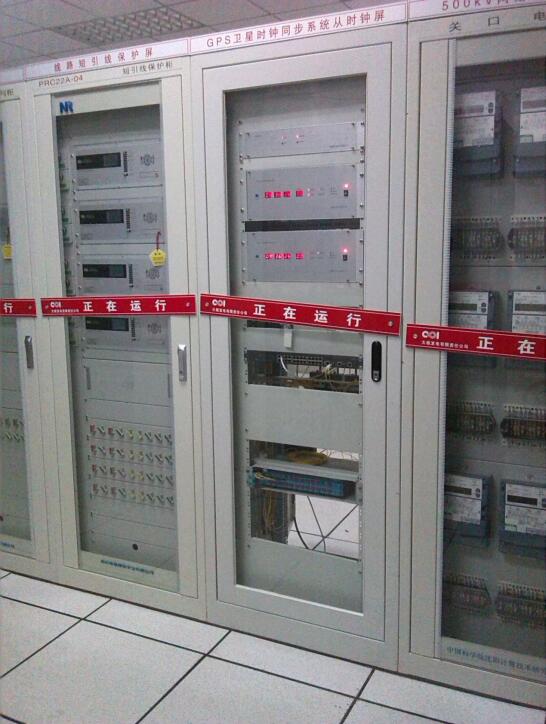

四、现场实物图
