产品功能描述：

模拟量采集转无线数传?？槲?通道模拟量一对一远传功能的产品。功能：发送端采集模拟信号并通过无线（LoRa 扩频）将数据传送至接收端，接收端还原模拟信号。

主要参数：

快速使用流程总览：

第一步：确认产品型号与需求；

第二步：通信参数配置（此项为必配项）；

第三步：产品接线说明；

第四步：现场安装；

         其他信息：指示灯说明、产品尺寸、常见故障与注意事项概要。

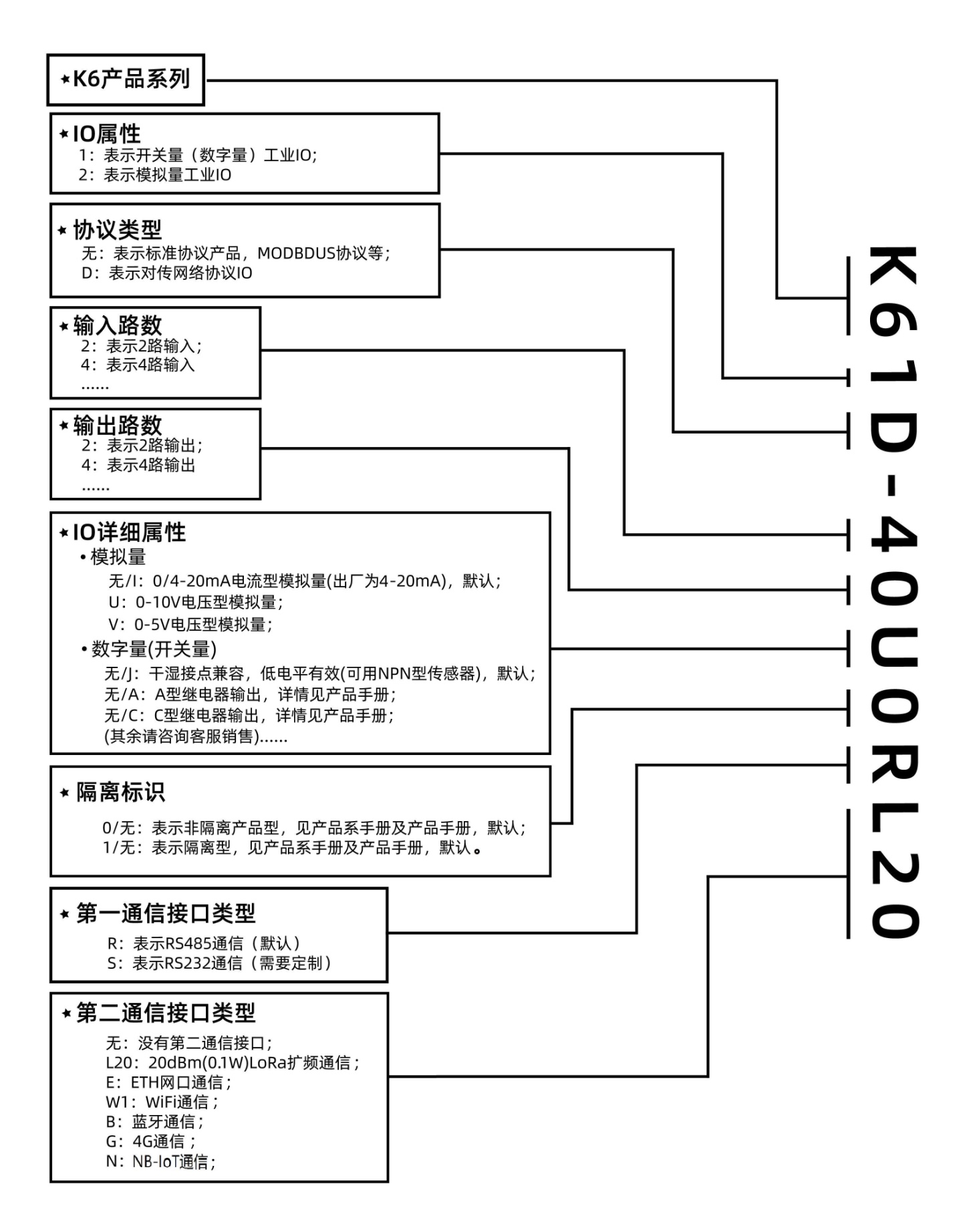

1、确认产品型号与需求：产品命名规则

2、  通信参数配置

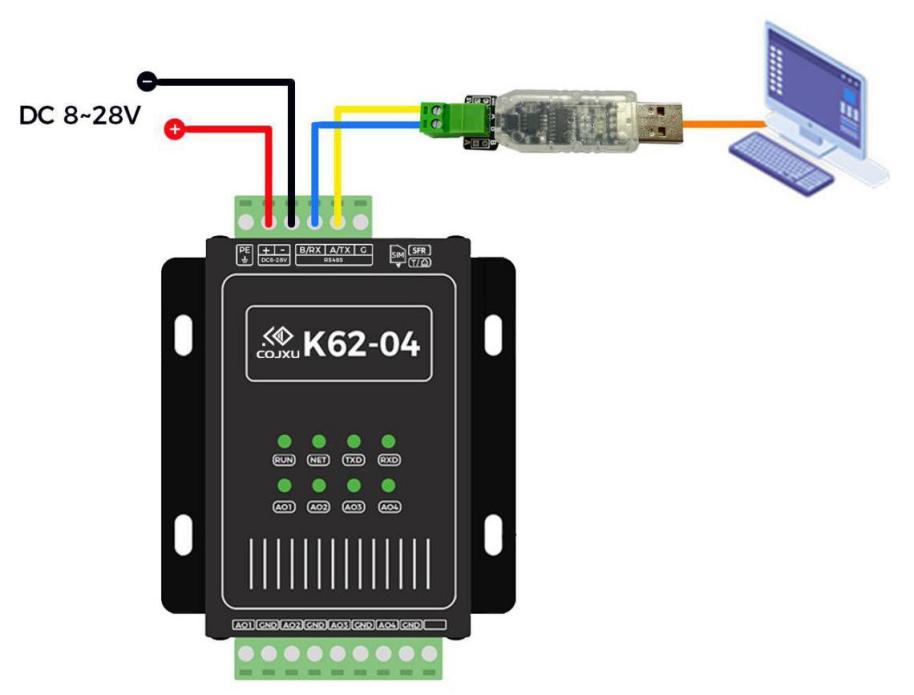

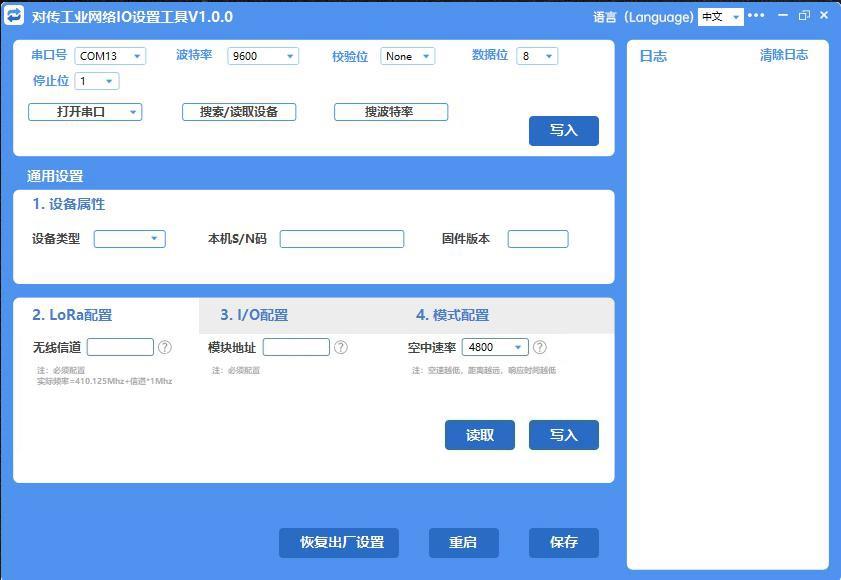

      在官网网址（www.bt1166.cn)下载中心下载“对传工业网络IO配置工具”。将产品通过“USB转RS485”连接到电脑进行相关参数读取和修改操作。

LoRa配置：将信道、地址、空速三个参数配置成相同数值，设备才能相互通信，否则无法通信。

注意！！配置时，应避免配对产品信道、地址、空速的LoRa无线参数和现场其他LoRa产品的信道、地址、空速参数重合；并且工程应用时，应对产品的信道、地址、空速进行记录和管理。

3、 产品接线说明

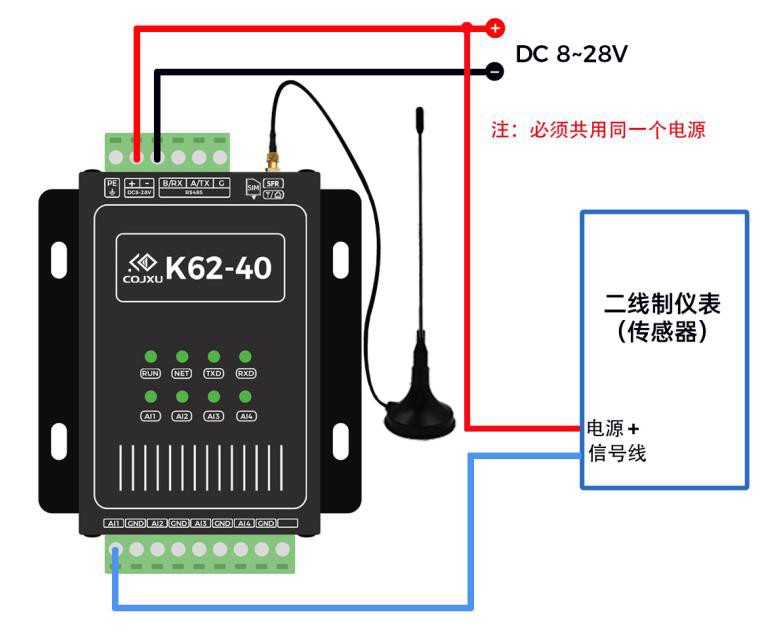

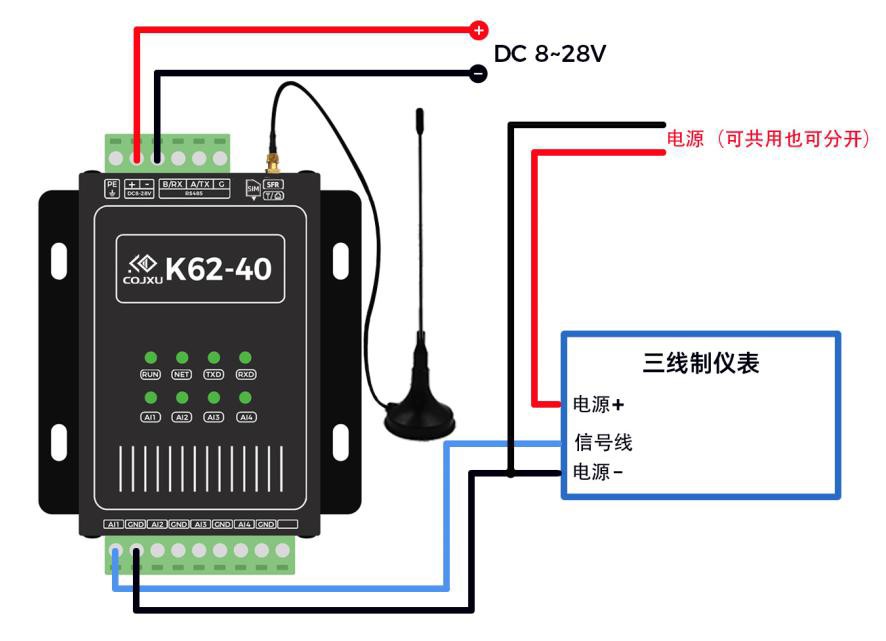

                  发射端接 二线制传感器                        发射端接 三线制传感器

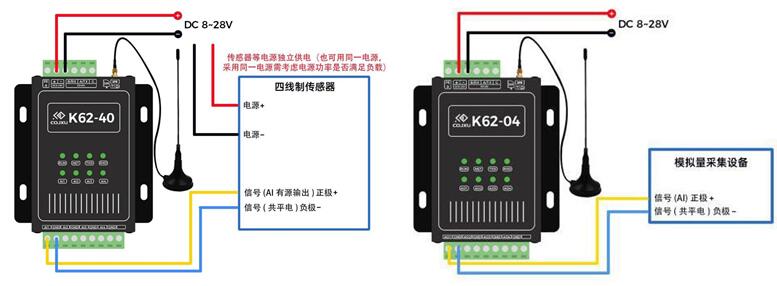

                        发射端接 四线制传感器                                       接收端  接线示意图

输出为有源信号；恒流源输出，负载阻值需≤500Ω

4、  现场安装

天线安装要求：对传?？樘煜咧洌枰×靠湛醪⑶揖×靠芍笔?；射频天线之间尽量绕离墙体、金属屏蔽、大树、山丘、大型建筑等；

产品有固定孔位，可进行安装固定；

注意产品背面供电电压要求等参数；

5、其他

（1）指示灯说明

K62-40发射（采集）端 LED 灯指示

RUN：运行灯（0.5秒闪烁：?？檎９ぷ鳎?/span>

NET：通信状态灯（常亮：设备无线连接成功）

TXD：发送信号指示灯（闪烁：发送出数据）

RXD：接收信号指示灯（闪烁：接收到数据）

AI1-AI4：输入指示灯（常量：检测到模拟量信号）

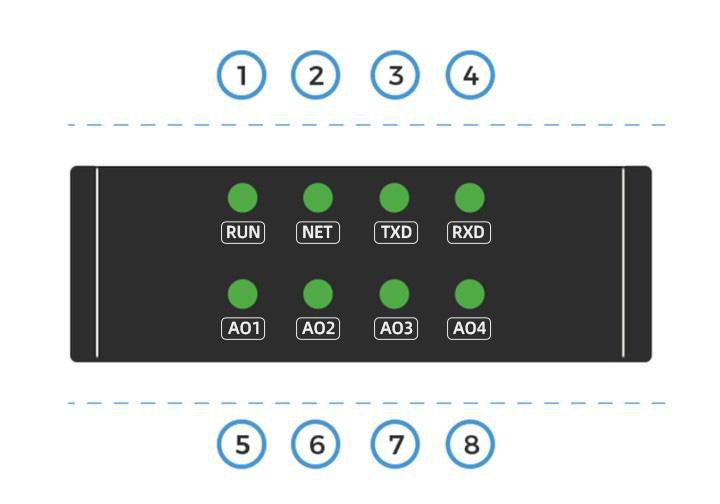

K62-04接收（还原）端 LED 灯指示

RUN：运行灯（0.5秒闪烁：模块正常工作）

NET：通信状态灯（常亮：设备无线连接成功）

TXD：发送信号指示灯（闪烁：发送出数据）

RXD：接收信号指示灯（闪烁：接收到数据）

AO1-AO4：输出指示灯（常量：输出模拟量信号）Net

(2)常见故障排除法

上位机搜索不到设备

l  确保安装RS485驱动(CH340/CH341)，可在官方网址下载驱动安装包

l  检查RS485:接线是否错误、松动、接头处压到绝缘层导致接触不良、螺丝未拧紧等

l  两个设备通讯不成功，通信距离不理想，丢包严重

l  上位机修改完参数忘记保存了

l  若通信距离不理想，建议改善天线品质和天线安装位置和方式，以实现更远通信距离

l  对传模块之间的天线距离至少相距2米以上，否则可能出现通讯不稳定或者损坏设备。

l  要得到远距离最佳效果，发射功率应配置到最大，空中速率尽可能调低

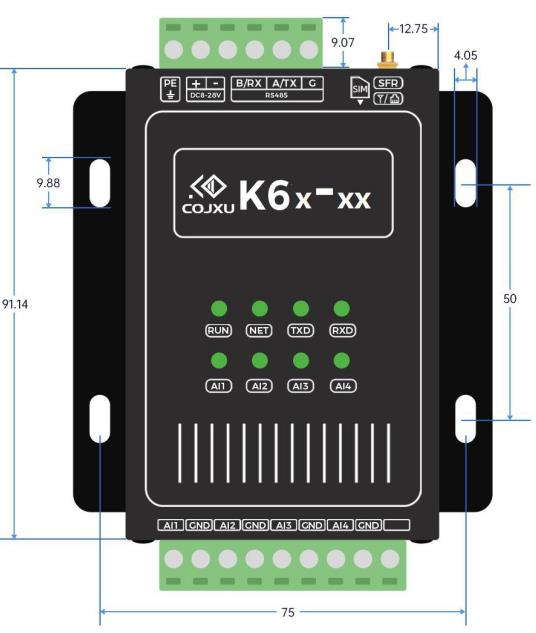

（3）产品尺寸
