一、综述

GPS2U卫星同步时钟接收美国GPS(全球定位系统)卫星发送的时间信号,向电力系统各种自动化装置(如故障滤波器、微机?；ぷ爸?、RTU、各种微机监控系统、事件记录仪等)提供精确的时钟同步信号，能够统一发电厂、变电站、调度所的时间基准，可以在电力系统发生故障后,为分析故障的情况及开关动作的先后次序提供有力的依据。

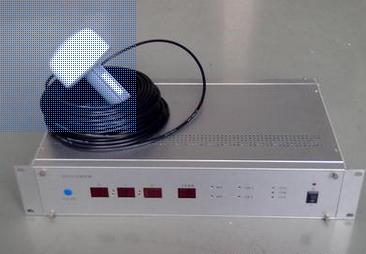

二、产品实物图

三、系统特点

1、采用单独组屏，扩展灵活，便于管理。

2、 多时间源可供选择，除采用GPS系统外，还可选用我国的北斗星系统，可靠性更高。

 3、采用对值班工作人员透明化设计，时间显示、卫星通道状态、工作状态的指示一目了然。

4、 主时钟和扩展时钟采用冗余配置，自动无扰切换。

5、 主时钟和扩展时钟内部有高精度时间自保持单元，精度为1×10-8。

6、 多种对时规约，可由用户要求指定。

7、 精美标准19”U型（2U或4U）架装式机箱，采用标准电力机柜组屏。

8、 授时精度高，精度达100nS。

9、GPS时钟系统有多种对时方式，可灵活配置，支持硬对时（PPS、PPM、PPH）、软对时（串口报文）、编码对时（IRIG-B、DCF77）和网络NTP对时，可以满足国内外不同设备的对时接口要求。

10、GPS时钟系统装置的所有时钟信号输出均经过光电隔离，抗干扰能力强.

四、技术参数

技术指标

1、环境要求：

1)工作温度:   0 ℃ ～ +40 ℃

2)贮存温度:   -40 ℃ ～ +80 ℃

2、电气要求

 1)电   源:   交流220V±10% 47HZ ～63HZ 或直流176V～260V

 2)功   耗:   不大于 8W

3、性能指标

1)捕获卫星（锁定）时间:

      --- 热开机（瞬间掉电）    ≤15秒。

       --- 冷开机（位置未变的重开机）≤45秒。

       --- 位置改变后重开机     ≤2分钟。

       --- 本地首次开机      ≤5分钟。

2)位置精度: ±0.1′

3)时间精度: ±500nS

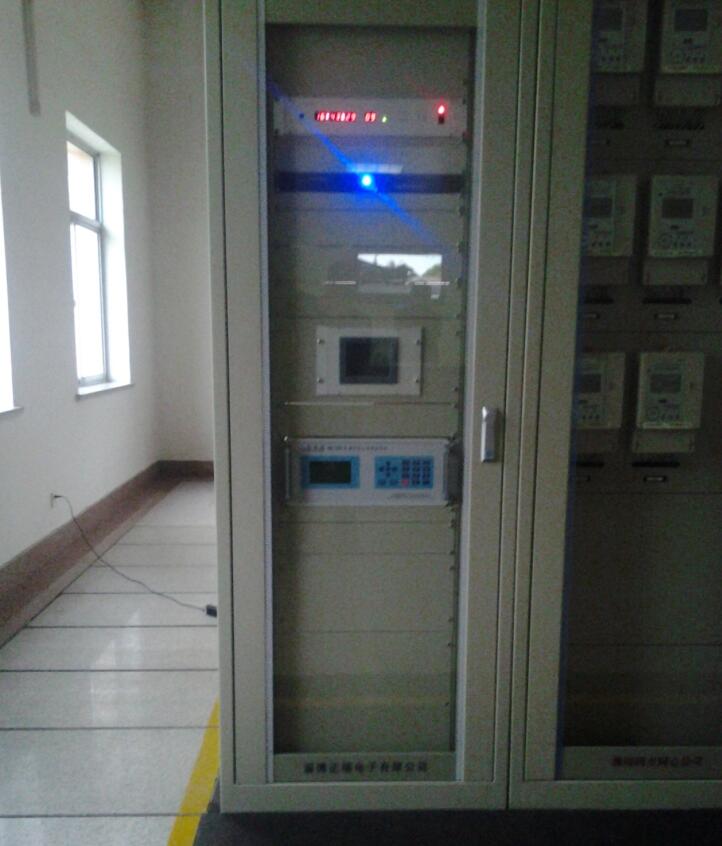

五、现场安装图
