开展开关柜红外无线测温积极对应高温“烤”验

     电力行业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业。它将自然界的一次能源通过机械能装置转化成电力，再经输电、变电和配电将电力供应到各用户。它不仅是关系国家经济安全的战略大问题，更与人们的日常生活、社会稳定密切相关。随着气温不断攀升，用电负荷陡增导致辖区电网面临大负荷、恶劣天气的考验。山东正瑞开关柜红外无线测温系统来积极应对高温“烤”验。

一、红外无线测温系统

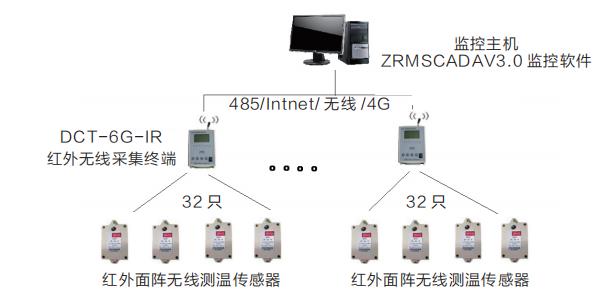

（系统结构图）



开关柜红外无线测温系统是利用物体温度的红外特征进行温度检测的原理，通过MEMS技术组成红外测温面阵列，

获取到测温面的红外信号，转换为温度数值，然后通过数字无线发送到接收终端（DCT-6G-IR温度监测器），通过接收终端的通信接口上传到监控后台主机实现远程监控。

   红外无线测温监测适合空间型的电气设备测温，比如：开关柜出线仓、变压器室、电容器室等，取值特点为红外探头辐射的整个空间。

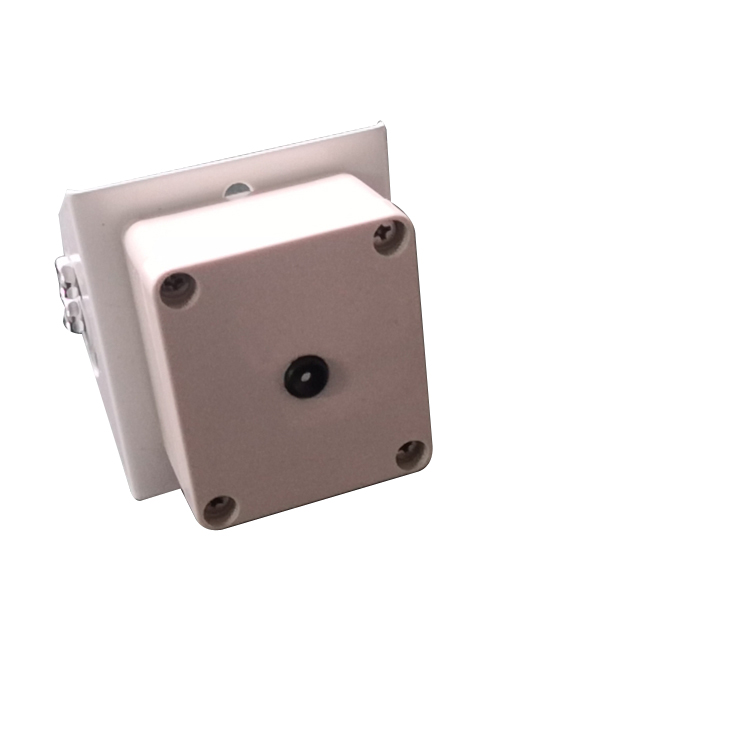

二、红外面阵测温传感器

红外面阵无线测温传感器由多个红外测点组成，利用MEMS技术压缩成一个红外探测阵列。通过光学器件将红外面信号分隔并送到单个测点，红外视场角度范围为55°×35°和110°×75°广角。传感器探测到红外线信号后将红外线信号转换为各点的温度值，并自动抓取到高点温度分区坐标，通过数字无线信号发送到采集终端进行显示并上传。

技术参数：

测温范围：-40℃～+300℃；

测温误差：小于±2℃（全量程范围、中心角度），周围角度受红外

线光学强度影响精度将变弱；

测温分辨率：±0.1℃；

接口方式：无线数字通讯接口；

供电方式：锂亚电池或12V；

发送频率：433MHZ；

红外视角：110°或55°可选；

用于接收红外面阵无线测温传感器发射的无线数字红外温度信号 , 并将信号转换成电信号 , 经内部电路处理，

通过显示屏显示当前所测温度。

三、红外无线温度监测器





无线温度监测器用于用于红外温度图像传感器发射的无线数字信号, 并将数据保存及通过显示屏展示当前所测温度图像。 对于无线测温感应传感器，无线温度监测器通过列表巡检方式展示；

对于红外温度图像无线传感器，无线温度监测器通过不同方式的图像显示。例如通过黑白灰度图像，彩虹码图像及伪彩色图像显示被测温度场分布情况，并光标自动标定最高点位置。

无线温度监测器可通过TCP/IP网络与监控主机连接，也可通过RS485通讯上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

性能指标：

①  点数量：32~250个（每个无线信道支持32个无线温度传感器 ）；

②报警输出：1个（无源接点）250VAC,0.6A或24VDC,5A；

③通讯接口：RS-485总线接口；

④通讯规约：Modbus与CDT扩展规约可选；

⑤工作电压：交流220VAC(无需电源适配器) ；

⑥工作温度：-40℃～+85℃；

⑦安装方式：挂式安装；

山东正瑞电子有限公司秉承“和谐、创新、一流”的经营理念,专注于开关柜红外无线测温行业的技术创新和持续发展,为客户提供一流的红外热成像产品和专业的技术解决方案，致力成为红外热成像领域的行业典范。
