1. 系统概述
发电厂、变电站的高压开关柜是最重要的电气设备之一。在设备长期运行过程中,开关柜中的动、静触头等部位会因制造、运输、安装不良及老化引起接触电阻过大而发热，如果这些发热部位的温度无法监测，得不到及时检修，则最终会导致火灾事故的发生。近年来，在发电厂和变电站已发生过多起开关柜过热，造成火灾和大面积的停电事故。解决开关柜过热问题预防是关键。
高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。
各类绝缘缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态为实现开关柜绝缘在线监测及诊断的有效手段。
2. 系统介绍
DCT-30无线温度局放在线监测系统采用无线传输信号，隔离开关柜内的高压。从根本上解决了高压开关柜内触点运行温度不易监测的难题。通过检测伴随局部放电而产生的电磁波辐射及开关柜接头温升现象，装置扫描开关柜内的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电脉冲簇数据和开关柜头温升数据上传DTU。

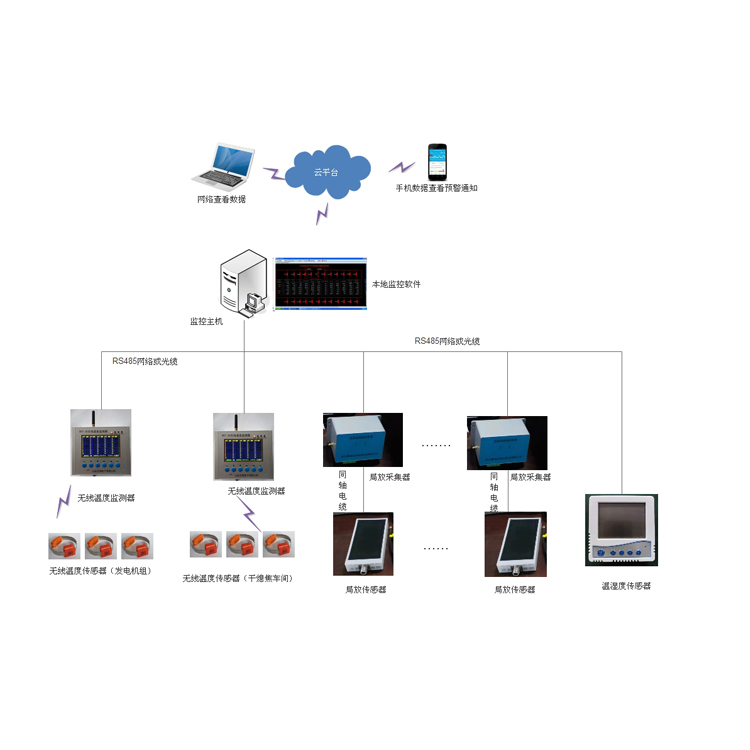

DCT-30高压开关柜无线测温局放在线监测系统有以下部分组成：

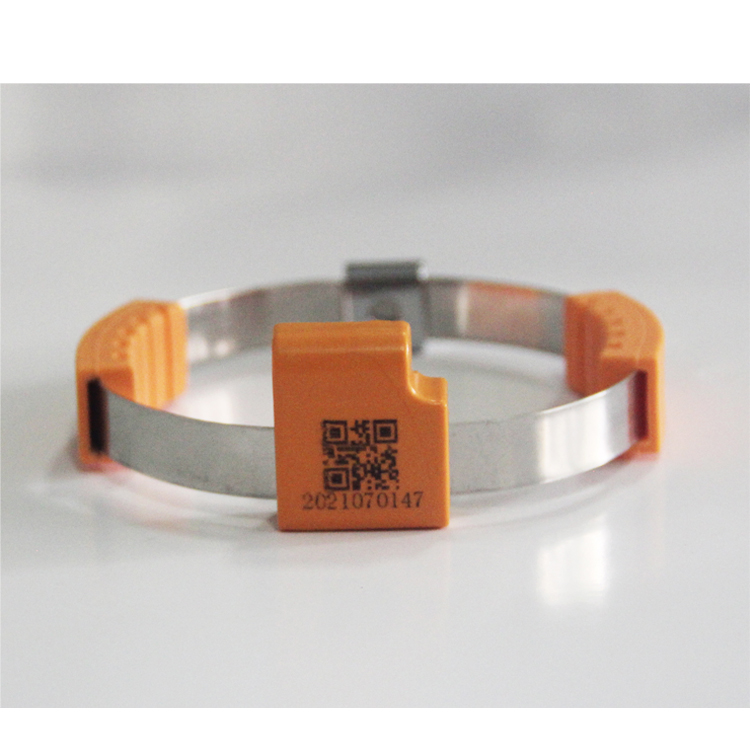

（1）无线温度传感器
无线温度传感器用于探测高压电气接触点温度并通过无线数字信号上传到DCT-30无线温度监测器。

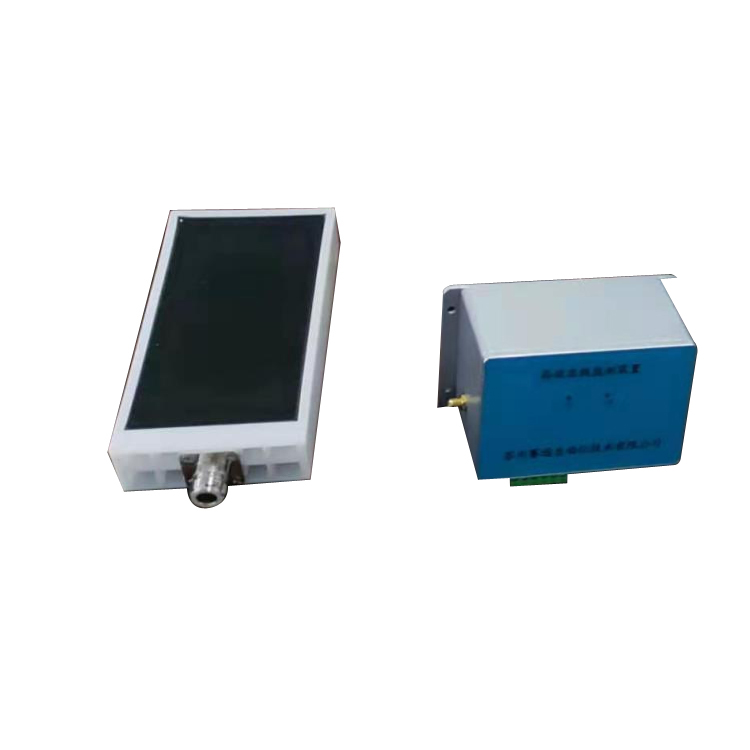

（2）局放采集装置
包括局放采集器和局放传感器

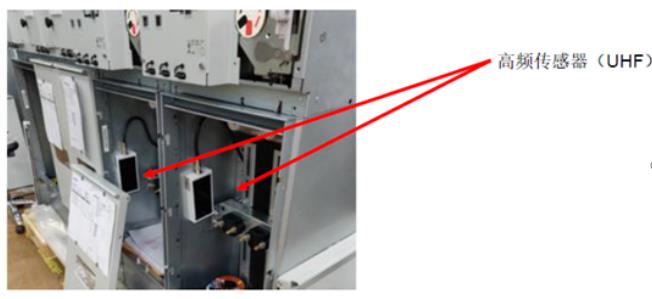

局放传感器：系统使用内置式高频传感器，内置传感器安装在高压柜电缆进出线仓内。
高频UHF天线,无源无线原理
局放采集器：一体化铝合金设计，采集传感器数据分析上传到DCT30监测器。
技术参数：

局放传感器
检测频带：
200MHz~2000MHz
检测灵敏度：
10pC
信号传输方式：
SMA
负载阻抗：
50
接口：
BNC
重量：
0.6Kg
尺寸：
165mm85mm30mm
安装方式：
强磁吸附安装
安装位置：
电缆室
防护等级：
IP65
环境条件：
-20℃——+70℃,10-95% RH 非冷凝
局放数据采集器
电源：
220V/50Hz
外形尺寸：
198mm239mm85mm
功耗：
5W
总量：
0.65kg
通信协议：
modbus RTU、具备遥信功能

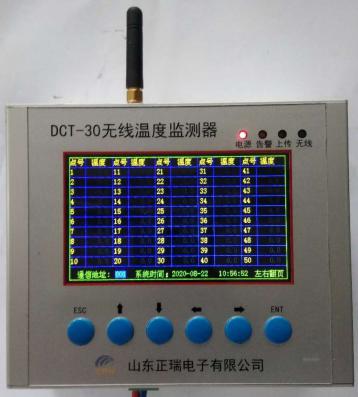

（2）无线温度局放监测器（型号：DCT-30）

用于接收无线温度传感器发射的无线数字信号, 通过显示屏显示当前所测温度。同时通过RS485通讯采集局放采集器数据，最后通过网络上传到监控主机。使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度局放状态能够及时地掌握。

性能指标
无线温度传感器容量
250个
局放采集通道
8个485设备
局放管理数据点容量
256点
显示屏
4.3寸彩色
温度显示分辨率
0.1℃
报警输出
2个（无源接点）250Vac,0.6A或24Vdc,5A。
通讯接口
RS485，RJ45网口
通讯规约
ModbusRTU，modbusTCP
报警历史数据存储
200条
工作电源
AC220V或DC220V
工作温度
-20℃~70℃
外形尺寸
15012058（mm）
安装方式
挂装式和嵌入式

（3）监控主机及监控软件

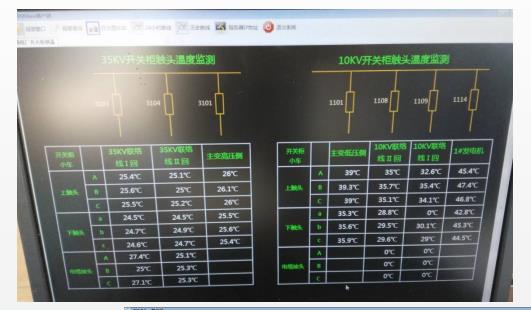

监控主机上安装ZRMSCADA集中监控软件，采集无线温度监测器数据，通过组态画面实时显示，超限报警，能够查询温度历史曲线进行分析，为设备的热故障维修提供可靠的依据。
通过该软件，能够与不同协议的终端仪表通讯，并将数据写入SQL数据库，可查询历史记录，曲线，报警窗口弹出，打印等。同时能够实现局域网内客户端查看数据,数据上阿里云服务器，通过手机APP查看和报警。

3. 局放监测安装

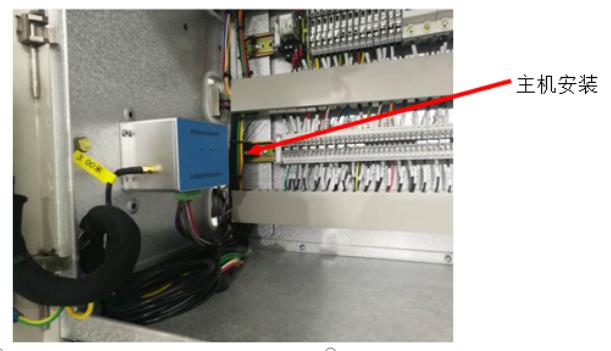

4. 技术服务
山东正瑞电子有限公司客户中心实行在线服务，欢迎您来电咨询、建议。我们的专业技术人员将对您提出的每一个问题作耐心、细致的回答，对于您提出的宝贵意见和建议，我们感激不尽！对于我公司售出的产品，如果有需要，我们将在24小时以内（500公里以内，500公里以外不包括在途时间）赶到现场。

TAG: 开关柜无线测温无线测温局放在线监测系统
