一、产品简介

DCT-6G开关柜无线测温监测器采用高分辨率液晶显示，可同时采集128路温度数据，连续监测开关柜内接点的运行温度，由数字显示屏循环显示出每个带电触头的温度值，可确定触头的过热程度，当发生超温时，仪器发出报警指示，报警温度可设定。支持翻页显示，并可将温度值通过RS485接口传到计算机作进一步数据处理，实现开关柜温度的集中监测。适合挂装在开关柜的二次仪表室或室外。

二、产品尺寸图及功能示意图

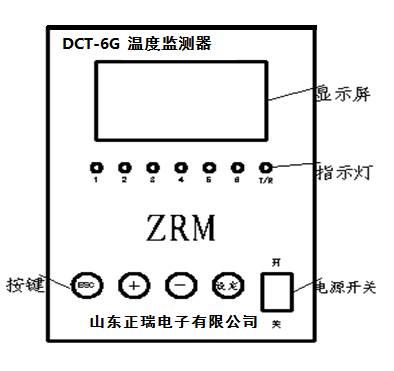

1、功能示意图

尺寸：195×128×72(mm)

DCT-6G无线式温度监测器，能够同时支持6-9个无线式温度传感器，可实现150个无线信道的温度测量。显示屏显示温度界面每页显示一个高压柜六个测温点及六个点的范围，温度值对应“A、B、C、a、b、c”表示具体传感器位置。如需查看每台高压柜内温度值时，可直接按“+”或“-” 键进行翻页查看。无线温度传感器当感应电源供电时字母后面是“=”，当电池供电时字母后面是“：”,以确定供电模式。

具有超温度上限报警等功能。当发生超温报警时，一个继电器型的报警接点闭合输出，用于接通报警警笛进行报警。该接点能够接220V交流供电的信号警灯。温度报警上限可通过面板人工调节。

2.按键操作：

按ESC键进入设置，首先输入密码，“+”或“-”键数字加减，“设定”键选择和确认；进入后首先设置本机地址，所设地址与Modbus通信地址相对应，数据区显示“addr” “+”或“-”键调节地址，“设定”键选择和确认；确认后通道显示“H”为设置上限报警温度，显示“L”为设置下限报警温度，“+”或“-”键数字加减，“设定”键选择和确认；确认后进入与传感器无线通信信道的参数设置，“+”或“-”键数字加减，“设定”键选择和确认，该无线信道参数对应传感器的无线信道；最后是对“测点总数”设置，根据所安装的传感器个数进行设置，“+”或“-”键数字加减，“设定”键选择和确认。

3、产品接线端子示意图

LN： 电源输入，交流220V。报警： 报警输出端子，为当地报警使用，内部为继电器接点，可接出到220VAV的警灯，发出声光报警。通讯端子：RS485接口，采用屏蔽双绞线通讯。波特率9600，传输距离1800米/子网。

三、产品性能指标

测点数量：6-9个（每个无线信道支持6-9个无线温度传感器）。

报警输出：1个（无源接点）250Vac,0.6A或24Vdc,5安。

通讯接口：RS-485。

通讯规约：Modbus与CDT扩展规约可选

工作电压：交流220Vac(无需电源适配器)。

工作温度：-40℃～+85℃。

安装方式：挂式安装。

尺寸：195×128×72(mm)

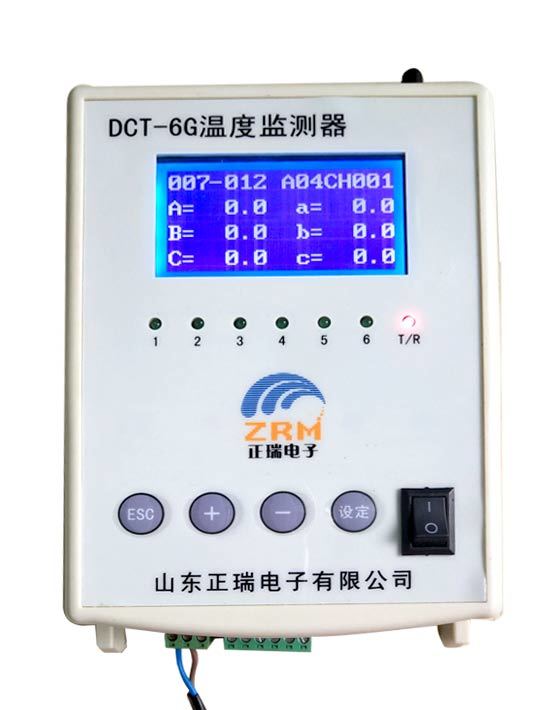

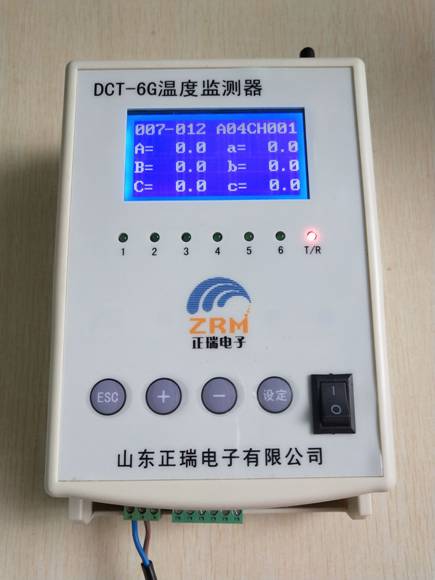

四、产品实物图

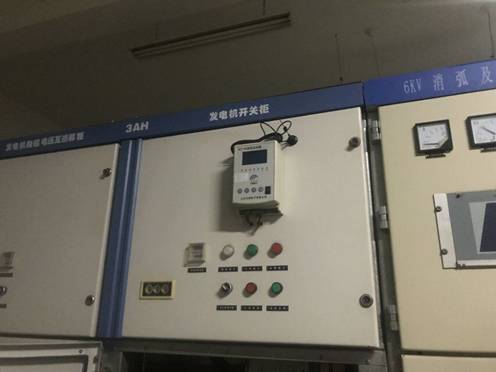

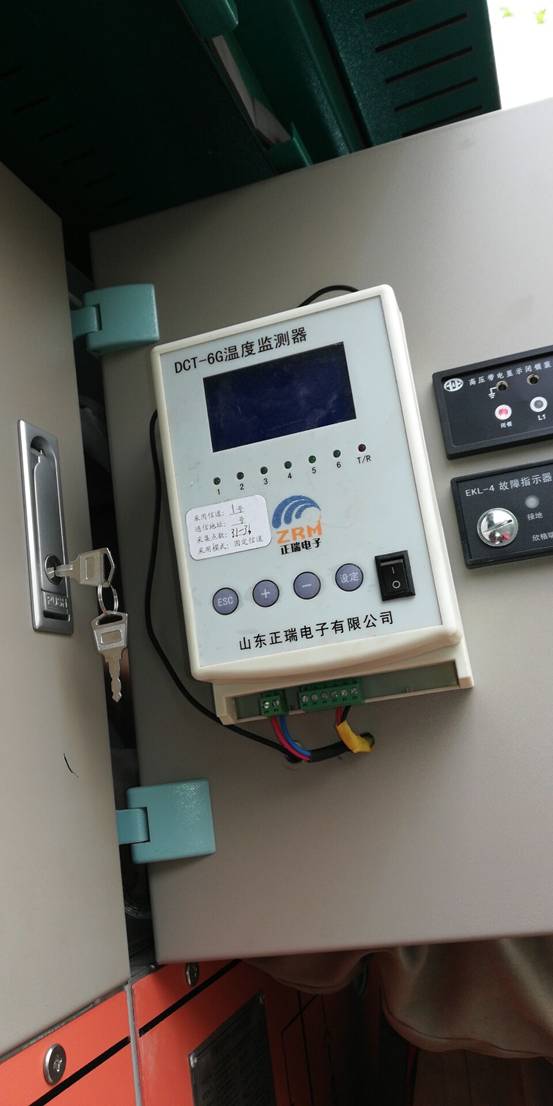

五、现场安装图
