一、产品简介

　　DCT-4电缆温度监测器可集中采集并循环显示各测点的温度数值，通过连续监测电缆各个监测点的运行温度可确定各个监测点处的发热程度，并通过RS485方式上传到监控计算机，方便运行人员能够对电缆温度进行准确地巡检，对电缆运行状态能够及时地掌握。

　　监测器具有超温度上限报警等功能，当发生超温报警时， 一个继电器型的报警接点闭合输出， 用于接通报警警笛进行报警。该接点能够接220V 交流供电的信号警灯。如果监测器配置有声光报警器，发生超温时，采集到的温度超过设定的报警温度上限，则声光报警器同时动作，温度报警上限可以通过计算机来设置报警温度上限。

　　DCT-4电缆温度监测器还可采集多路开关量信息（离子烟感探测器、明火探测器、红外/微波探测器、浸水传感器等），实现离子烟感探测、明火探测、红外/微波探测、浸水探测、小动物和非法人员的进入等功能。

一台监测器可以带128个测温点。

二、产品实物图及功能示意图

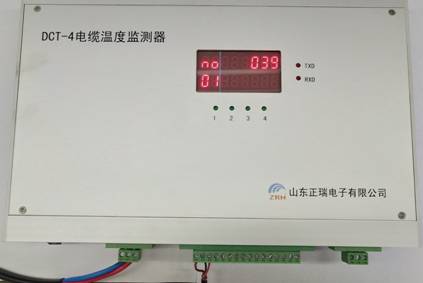

1、产品实物图

2、功能及示意图

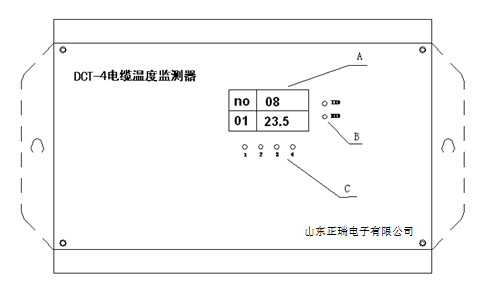

图3-3 温度监测器前面板

A、LED数码管显示屏：左边显示监测器的编号，右边显示电缆监测点的编号和温度值。“no”示意监测器地址，“01”代表监测器地址为1，“08”代表编号为8的传感器，“23.5”8号温度传感器值，单位℃；

B、信息状态指示灯：TXD指示灯闪烁表示监测器发送到监控主机信息；RXD指示灯闪烁表示监测器接收信息。

C、环境状态指示灯：如果有外部开关量接入（入侵监测器、浸水传感器、明火传感器、烟雾传感器等）监测器，报警时则指示灯亮。

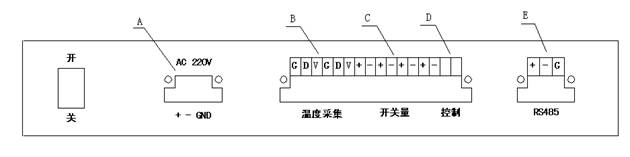

A、电源接入端子：电源为220V交流输入，标有接地的端子为机壳地，可接入大地。

B、数据采集端子：接入数据采集电缆，电缆的屏蔽层的接G端；红色线接V端；黑色线接D端。

C、开关量接入端子：外部开关量接入，接声光报警、烟雾监测、红外监测、电缆沟进水等等。

D、报警输出端子：接220V交流供电的信号警灯，当有传感器温度超过设置的报警温度时导通警灯，报警温度通过DCTOption软件设置；

E、通讯端子：RS485通讯方式，把传感器采集到的数据上传到监控计算机。

3、温度监测器的开机搜索

  开机后监测器会自动搜索1~128号之间存在的传感器，当搜索到温度传感器时，温度显示区域显示85.0，搜索两遍，此时与监控主机通信暂断。

三、性能指标

温度监测器的性能指标

1、报警输出： 有2路报警输出（2个无源接点：250V AC/0.6A或24V DC/5安）

2、通讯方式：通过485总线或光纤通讯可把采集的温度数值上传至监控计算机

3、工作电压：交流220VAC(无需电源适配器)。

4、工作温度：-40℃～+85℃。

5、精度：±0.5℃，分辨率：0.1℃

6、可带传感器数量：每台温度监测器可带128个数字温度传感器（国内首创）

7、外观尺寸：305*205*50mm

8、耐压：监测器通讯总线采用安全隔离措施，使信号都经过高压隔离，经受的电压冲击典型值为1500VRMS/MIN或2000VRMS/S

9、显示路数：循环显示各测点的温度数值，可带两条测温电缆，共计128个测温点

10、开关量接入：有四路开关量输入，可分别接入各种环境探测器（离子烟雾传感器、微波红外传感器、浸水探测等）

11、安装方式：挂装

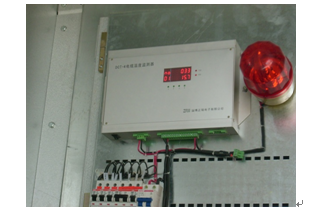

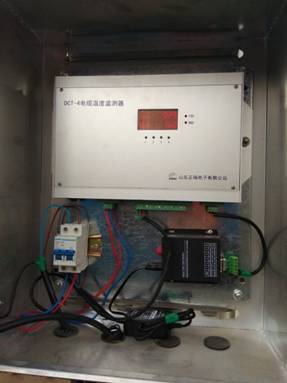

四、现场安装图片
