产品概述

ZRBG1000卫星时钟主时钟采用表面贴装技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差，不受地域、气候等环境条件限制、性价比高和操作方便等特点，适合无人值守。广泛应用于电力系统、网络同步、通讯、交通管理及国防等需要对时、记时、守时等领域。

装置输出信号可配置有标准RS232、RS422/RS485、NTP网络对时等多种接口形式，方便与相关设备的驳接，实现单向或双向通讯。可以适应各种不同设备的对时需

装置特点

1. 机架式结构，1U、19”标准机箱,安装方便，机箱经防磁处理，抗干扰能力强。

2.选用高性能、宽范围开关电源，工作稳定可靠，装置电源供电自适应。（按订货技术协议配置，缺省为单电源。）

3. 采用GPS/BD双系统精密授时，支持单GPS、单北斗、 GPS/北斗联合授时多种授时方式，并可通过维护串口修改授时方式。可通过LED在线显示日期时间和GPS北斗卫星的收星个数，直观反映装置的同步状况。

4. 装置前面板有“POW”灯、“PPS” 灯、“SYN” 灯、“ALM” 灯多种工作状态指示，便于运行值班人员的日常巡视。

5. 模块化结构，NTP端口数量可灵活配置，最多配置6路NTP/SNTP网络对时信号，端口可以灵活的配置使用，可以用在不断增长变化的网络环境中；还可用于不同的子网或不同的物理隔离的网络中，使多个物理隔离的网络共享时钟资源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系统及支持NTP协议的路由器、交换机、DVR、智能控制器等网络设备。

性能指标

1.技术指标

2、装置尺寸

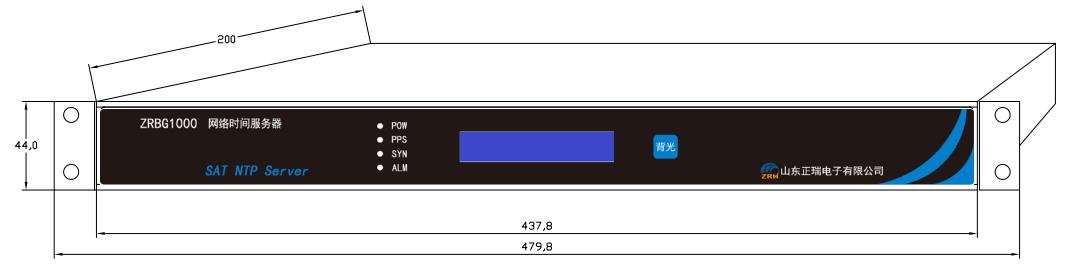

如图所示：时钟主机为标准19”1U插箱，适合标准电力机柜。

装置的结构

1、装置的前面板

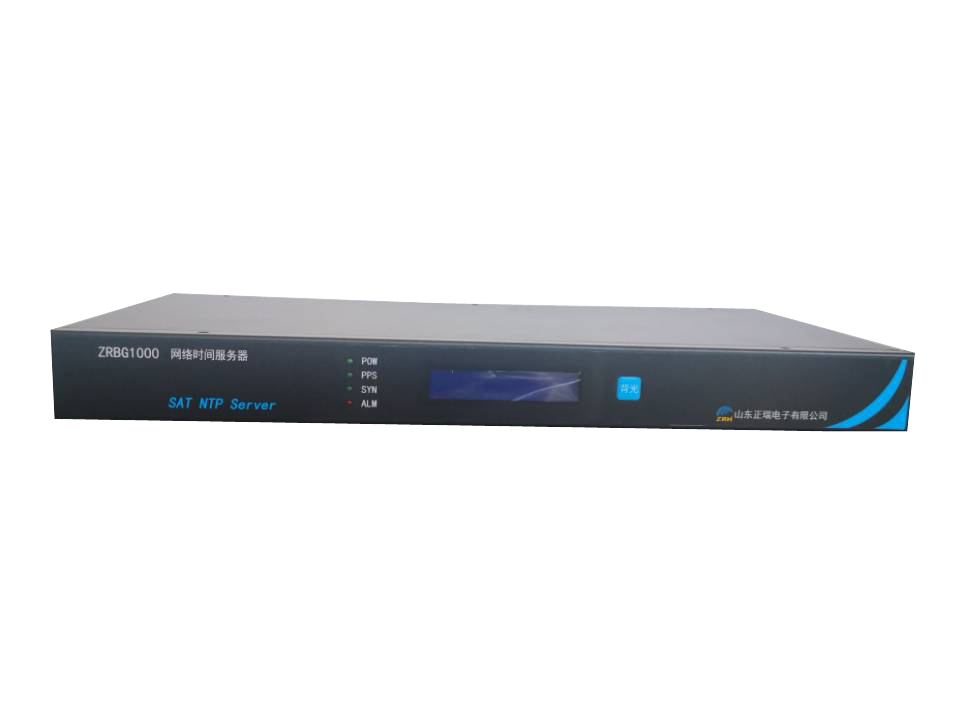

主时钟前面板示意图

A、指示灯含义：

POW:电源指示灯；

PPS：秒脉冲示灯；

SYN：NTP服务器时间同步运行指示灯；

ALM：故障指示灯；卫星失锁报警；

B、LED液晶屏显示：

显示日期年月日，时间时分秒，时间源，卫星数量，天线状态；

背光按键用于点亮屏幕；

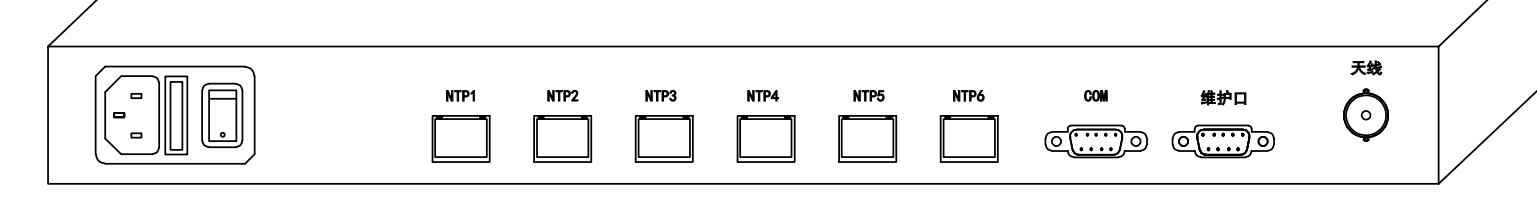

2、装置后面板图

主时钟后面板示意图

A、维护口

用于对装置卫星接收模块进行设置；

B、COM口

为9针D型RS232接口，可以输出时间报文，其中2脚为RXD收，3脚为TXD发，5脚为地。串口报文如下：

01 帧头，为16进制，表示报文开始。以后依次是

YYYY    4位年

MM    月

DD     日

hh      时

mm    分

ss       秒

A/V    有效位。A有效，V无效。

Pppp.pppp  位置纬度信息

N      北纬标志

Ppppp.pppp  位置经度信息

E      东经标志

0D 0A  报文结束。

可根据要求改动为用户报文。

C、NTP网口

 NTP1~NTP6为6个NTPServer网口，每个网口之间物理隔离，可以设置独立的 IP 地址。 每一个网口的出厂 IP 都为 192.168.1.240，可以通过我公司提供的专用搜索设置软件或WEB浏览器登录进行设置。

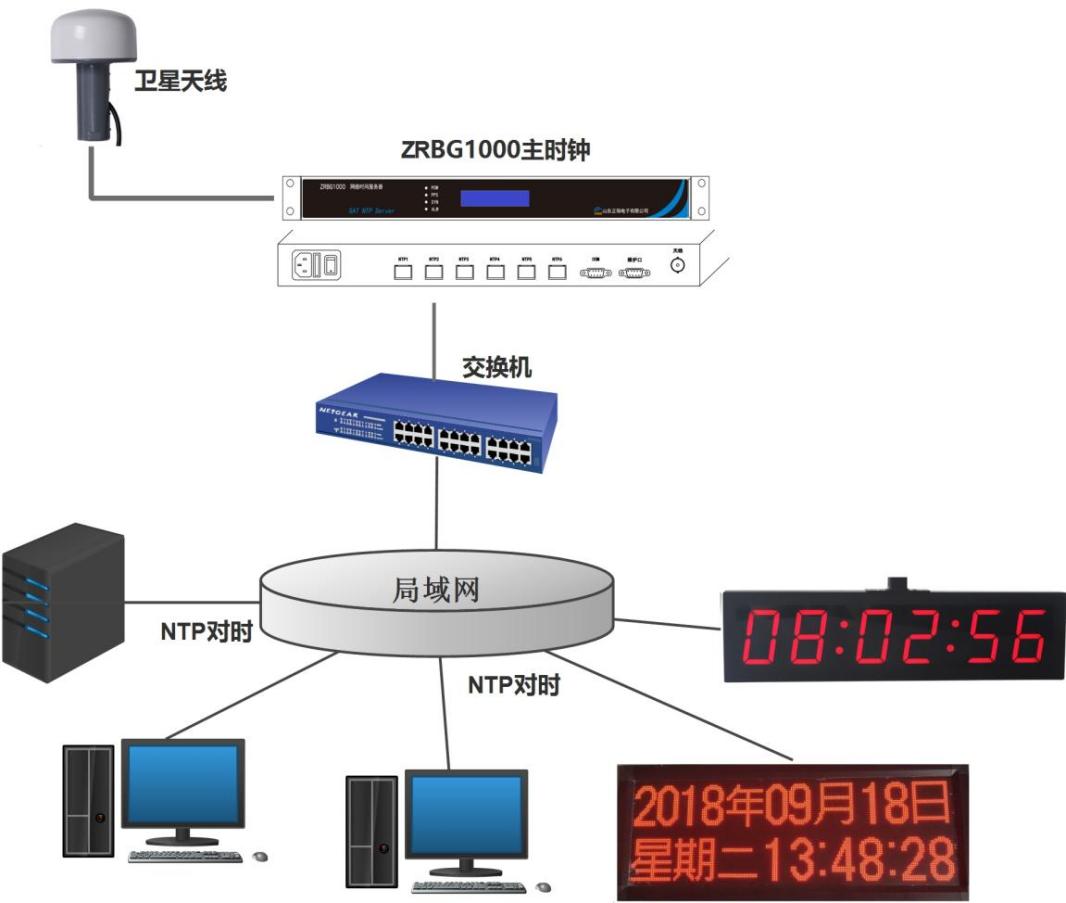

网络对时方案

卫星时钟装置以接收到的GPS/北斗信息（串口+1PPS）为时间源，通过NTP/SNTP协议同步网络中的所有计算机、服务器、路由器、交换机、DVR等设备,实现网络授时。大部分操作系统都自带NTP服务，只需做一下设置即可。我公司也提供NTP客户端软件，安装运行也可实现同步。
